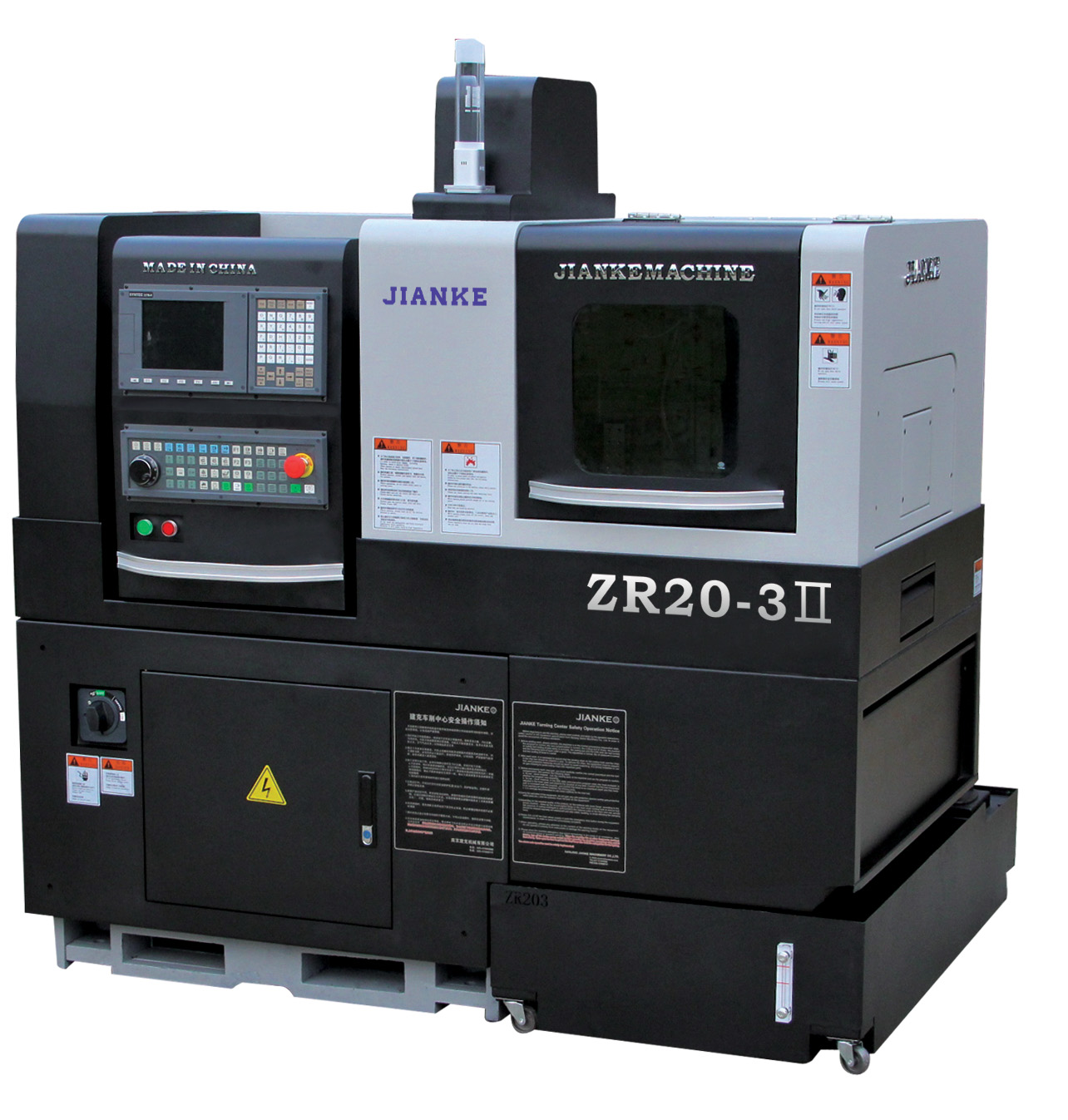

單主軸走心機【ZR20-3Ⅱ】

1、無導套/活動導套根據工件需求,可互相切換;

2、油冷式電主軸,比風冷卻電主軸冷卻更均勻,比機械主軸更穩定;

3、絕對式電機,開關機自動尋原點,省時、省事、省人工;

4、采用NSK軸承、THK線規/螺桿,高精度高壽命;

5、主軸標配C軸任意分度定位,功能齊全不套路;

  • 產品介紹

  • 技術參數

  • 特性曲線

  • 圖紙尺寸


一、設備技術參數

系統臺灣新代Syntec21TB-H
控制通道單通道
最小設定單位0.001mm
最快移動速度24 m/min
加工能力最大加工直徑20 mm
單次最大送料長度有導套90mm
無導套1:2.5D(直徑:長度)
主軸最大鉆孔直徑軸向Φ10mm
主軸最大攻絲直徑軸向M8
主軸最大鉆孔深度軸向40mm
動力頭最大鉆孔直徑徑向Φ10mm
動力頭最大攻絲直徑徑向M8

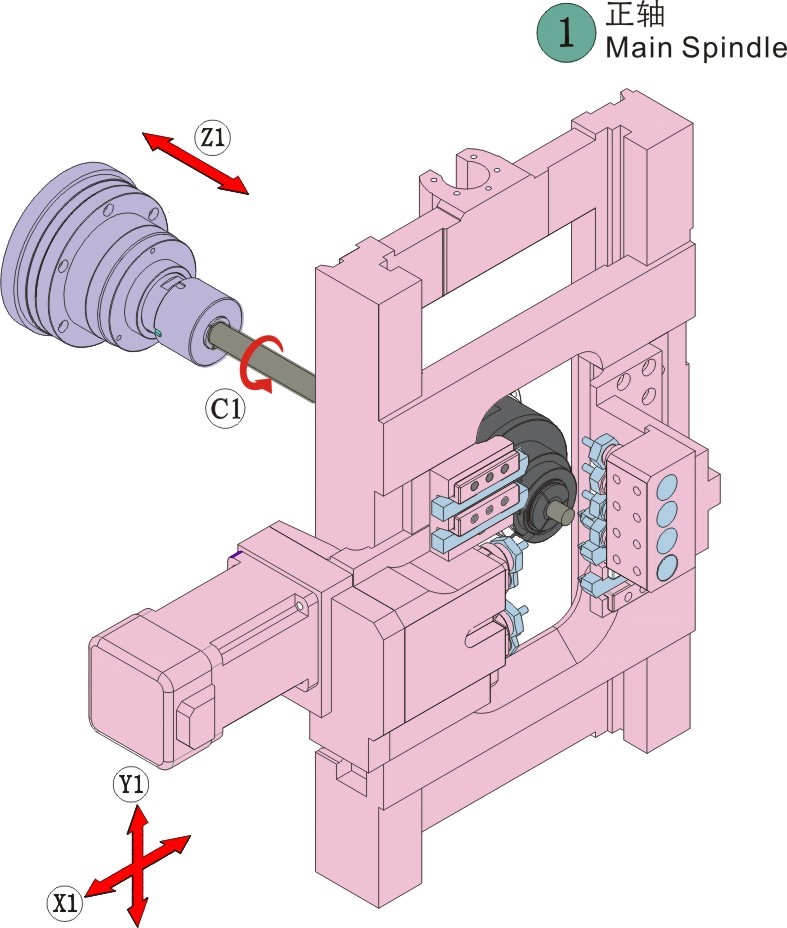

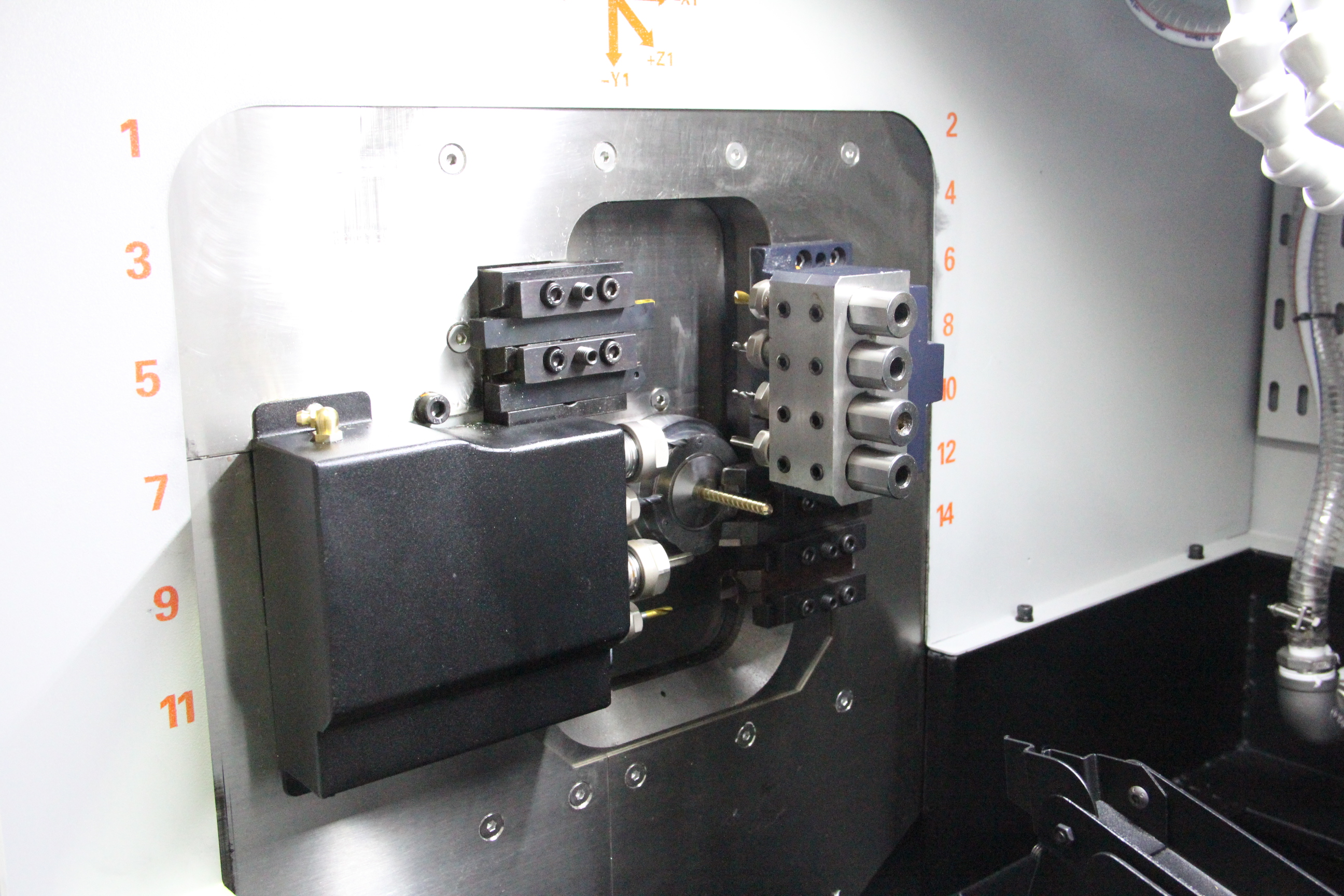

刀具排刀結構兩側雙排刀
主軸車刀5把 12X12mm
主軸側面動力頭4支 2支ER11+2支ER16
主軸端面固定座4支 ER11/ER16
主軸主軸類型內藏油冷式電主軸
主軸轉速8000rpm/min
主軸分度0.001°
主軸通孔直徑22mm
主軸中心高度990mm
電機功率主軸功率3.7kw
側面動力頭電機功率0.75kw
側面動力頭轉速6000rpm/min
移動軸數3軸X、Y、Z
移動軸電機功率0.75kw
其他接料機構短料伸縮接料器
長料伸縮扶料器
電源功率10.5kw
空氣壓力0.4MPa以上
切削油箱容量175L
機床尺寸1.65mx1.4mx1.7m
機床重量1785KG


二、主要配件及品牌

品名品牌廠家地區
操作系統新代SYNTEC中國臺灣
主軸及驅動油冷式電主軸/新代驅動器中國臺灣
軸承NSK日本
導軌THK/力士樂日本/德國
絲杠THK日本
伺服電機新代SYNTEC中國臺灣
電機驅動器新代SYNTEC中國臺灣
電器元器件施耐德德國
潤滑系統河谷日本
繼電器歐姆龍日本
行程開關歐姆龍日本
電磁閥亞德客中國臺灣


三、選配附件

附件項目推薦品牌
活動導套南京建克
自動送料機  蘇州中意
夾頭/導套四川都江堰宏益博
自動排屑機蘇州艾恩司(LNS)
油霧回收機福建浩晟
高壓油泵昆山景躍精密



**因本公司設備根據需求會進行小差異的更改/升級等情況,設備具體參數以簽訂合同為準**
