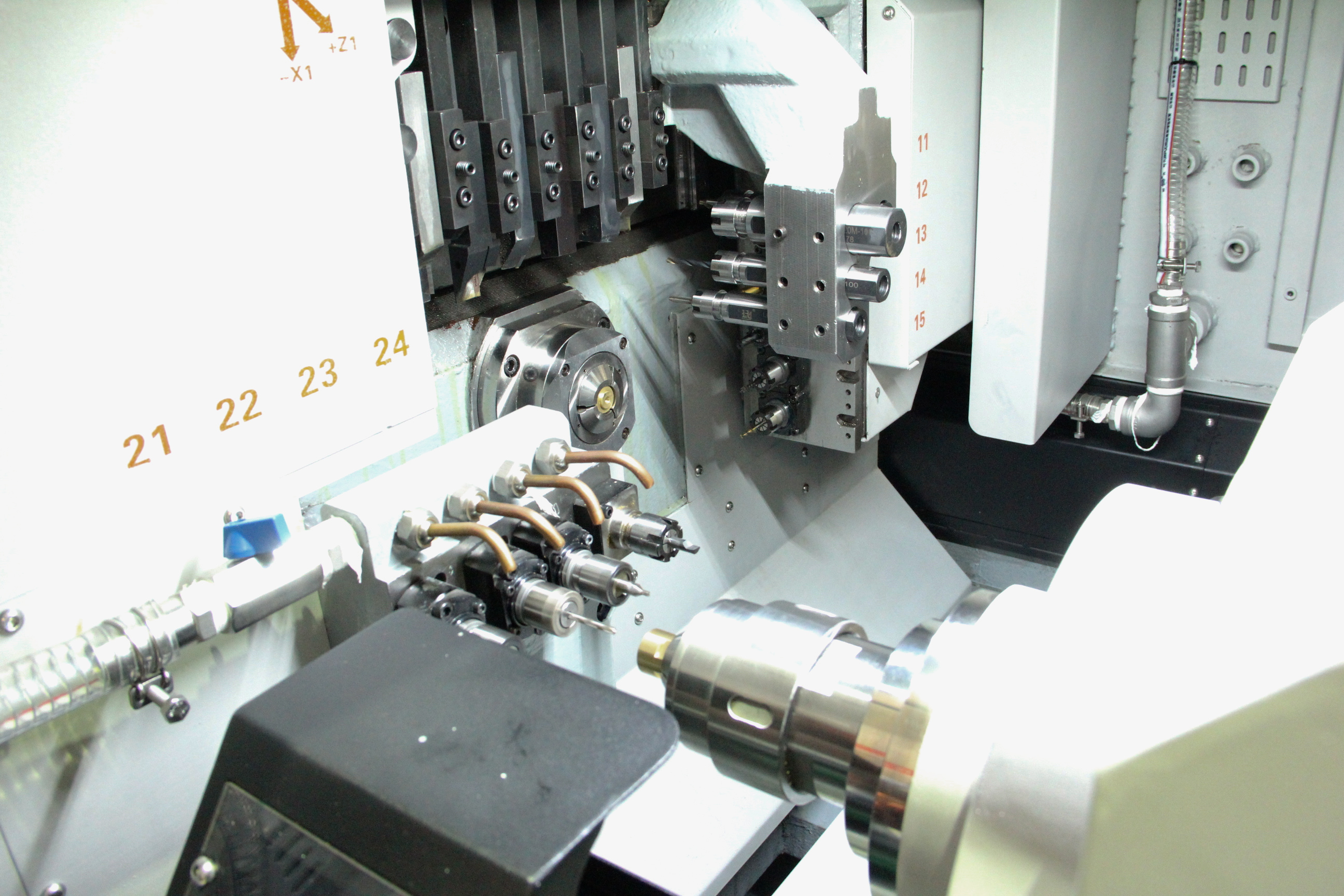

雙主軸走心機【MR32-5Ⅱ】

雙主軸走心機主/副軸標配C軸任意分度定位,功能齊全不套路;主軸側面動力頭5孔位/副軸4孔位支持拔插拓展功能;標配切斷檢測功能。

  • 產品介紹

  • 技術參數

  • 特性曲線

  • 圖紙尺寸


一、設備技術參數

系統臺灣新代Syntec220TB
控制通道雙通道
最小設定單位0.001mm
最快移動速度24 m/min
加工能力最大加工直徑32 mm
單次最大送料長度有導套260mm
無導套1:2.5D(直徑:長度)
主軸最大鉆孔直徑主軸軸向Φ13mm
主軸最大攻絲直徑主軸軸向M12
主軸最大鉆孔深度主軸軸向75mm
動力頭最大鉆孔直徑徑向Φ10mm
動力頭最大攻絲直徑徑向M8
副軸最大鉆孔直徑副軸軸向Φ13mm
副軸最大攻絲直徑副軸軸向M12
刀具排刀結構上排刀
主軸車刀6把 1把16X16mm+5把12X12mm
主軸側面動力頭5支 5支ER16
主軸端面固定座4支 ER11/ER16/ER20
副軸端面固定座4支 ER11/ER16/ER20
主軸主/副軸類型內藏油冷式電主軸
主/副軸轉速8000rpm/min
主/副軸分度0.001°
主/副軸通孔直徑34mm
主/副軸中心高度1060mm
電機功率主軸功率3.5kw/6.0kw
副軸功率3.5kw/6.0kw
側面動力頭電機功率1.1kw
側面動力頭轉速2000rpm/min/4000rpm/min

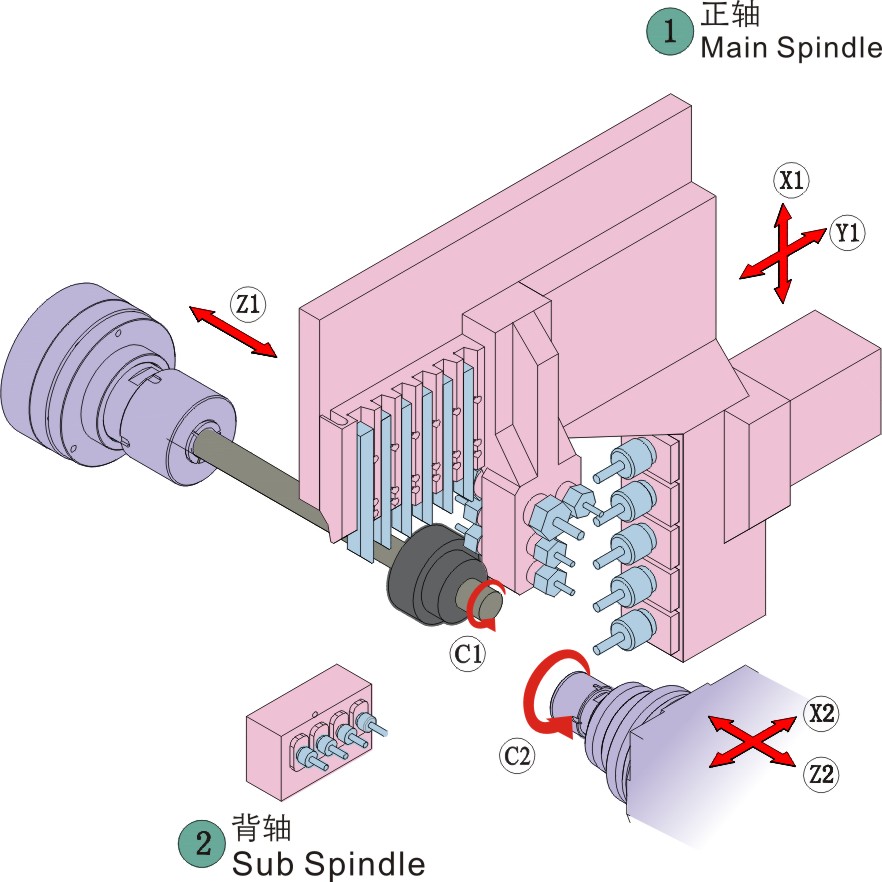

移動軸數5軸X 1 、Y 1 、Z 1 、X 2 、Z 2
移動軸電機功率1.1kw
其他接料機構短料傳輸帶接料排出
長料副主軸后方排出
電源功率20kw
空氣壓力0.4MPa以上
切削油箱容量286L
機床尺寸2.47m×1.6m×2.0m
機床重量3880KG


二、主要配件及品牌

品名品牌廠家地區
操作系統新代SYNTEC中國臺灣
主軸及驅動油冷式電主軸/新代驅動器中國臺灣
軸承NSK日本
導軌THK/力士樂日本/德國
絲杠THK日本
伺服電機新代SYNTEC中國臺灣
電機驅動器新代SYNTEC中國臺灣
電器元器件施耐德德國
潤滑系統河谷日本
繼電器歐姆龍日本
行程開關歐姆龍日本
電磁閥亞德客中國臺灣


三、選配附件

附件項目推薦品牌
活動導套南京建克
自動送料機  蘇州中意
夾頭/導套四川都江堰宏益博
自動排屑機蘇州艾恩司(LNS)
油霧回收機福建浩晟
高壓油泵昆山景躍精密
副軸端面動力頭南京建克
拔插部件(動力座)中國臺灣崧嘉



**因本公司設備根據需求會進行小差異的更改/升級等情況,設備具體參數以簽訂合同為準**
